一、基礎簡介

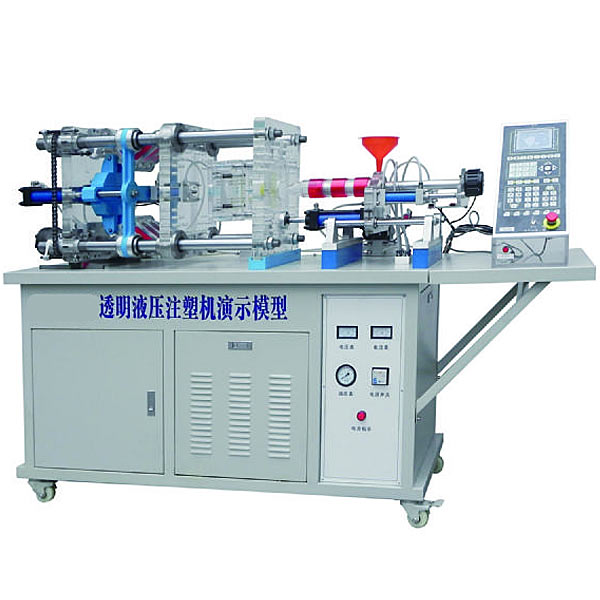

透明液壓注塑機演示模型是將注塑機的自動化過程實行詳細的分解及其注塑過程中各項動作實行分項演示的一款現代化教學設備。它含有概括注塑機在自動化的過程中的預塑、注膠、冷卻、開模、合模、頂出等基礎動作，詳細直觀的呈現出各部分的構造及動作原理。
二、技術功能數值
1、作業油液：6#液壓紅油
2、作業壓力：約1.0MPA
3、交流ACACAC電源：一相220VAC 50HZ
4、直線DC電源：12VDC
5、演示臺尺寸（mm）：1200x530x1350
6、整機重量（kg）（kg）（kg）：約120kg
三、主要特別點
1、機身及液壓閥全部應用進口有機玻璃制作，該有機玻璃材料耐腐蝕、抗磨功能好，長久不變色演示效果逼真，儲物儲物儲物柜體應用 1MM厚的SPCC冷扎板制作，堅固美觀，表面應用中溫磷化防銹漆，靜電噴涂。
2、特殊液壓油：本演示臺應用的液壓紅油，在演示過程中，可清晰的觀看到液壓油的流向，而而且多加了透明無件的美感。
3、控制多樣化：由plc控制，可完成自動與手動相互變換。注膠、開模、合模、頂出及模具抽芯全部全部是液壓控制。
4、單片機、plc可編程設計與控制虛擬擬真系統
本系統基于unity3d研發，內置任務書與實訓提醒，應用三維（3D）（3D）（3D）漫游的形式，可經過鍵盤控制位移，鼠標控制鏡頭方向，鼠標滾輪控制畫面遠近，可360度旋轉，三維（3D）（3D）（3D）墻體上畫有電氣圖。
1.設備元件組裝：按照高亮提醒，找到元件控制架，可從元件庫中按電氣元件布置圖拖拽元件安置到元件控制架上，元件庫設定有控制實操實操操作面板、開關電源、微型繼電器、PLC、變頻器、步進電動機、交流ACACAC電動機、伺服電動機、伺服驅動器、步進驅動器、連連接口板、實操實操實操操作面板、斷路器、伺服電動機連連接口、數字顯露電壓（V）（V）（V）表，選用錯誤時有提醒。




擬真注塑機演示實訓裝置,微機保護線路實訓裝置

本裝置是按照《電力系統繼電保護》、《電力工程》、《電力自動化》、《電力系統微機保護》等課程的教學要求，并集合生產實際應用和發展而研發的微機線路保護實訓裝置。學員經過該實訓，可熟悉和掌控把握電力系統中常規電磁式繼電器保護和微機保護的原理，保護接線和整定試驗方法。裝置設計緊湊，整體性強，保護裝置功能完備，集保護、測量、控制、監測、通訊多種功能于一體，本裝置不僅能作為電力、電氣、自動化類專業線路保護的教學實訓平臺，而而而且也能作為學員熟悉和掌控把握電力通訊規約和多種編程系統的硬件和系統平臺。本裝置還配備裝備裝備有RS-485/Modbus-RTU通信連連接口及上位機監控系統。

一、裝置的安全保護體系

三相四線制電源寫入后經隔離輸出（浮地設計），總電源由三相鑰匙開關控制，設定有三相帶燈熔斷器作為斷相指示與保護。

控制屏電源由接觸器經過起、停按鈕實行控制。

屏上裝備有電壓（V）（V）（V）型漏電保護裝置和一套電流（A）（A）（A）型漏電保護裝置，控制屏內、外或強電輸出若有漏電情況發生，即警報并切斷總電源，保證實訓安全。

三相調壓器原、副邊設定有過流保護技術，相間、線間過電流（A）（A）（A）或直接短路均能自動保護。

設定有定時器兼報警記錄儀（服務管理器），對違章使用的次數實行記錄，為學員實訓技能的考核提供一個統一標準。

二、實訓內容

系統實訓

模仿系統正常﹑最大﹑最小運行方法實訓

模仿系統短路實訓

保護裝置靜態試驗

微機保護裝置基礎功能試驗

微機定時限過電流（A）（A）（A）保護

微機無時限電流（A）（A）（A）速斷保護

微機帶時限電流（A）（A）（A）速斷保護

階段式電流（A）（A）（A）保護

運行方法對保護感知度的影響及感知度校驗

電流（A）（A）（A）電壓（V）（V）（V）連鎖保護

反時限保護實訓

階段式過電流（A）（A）（A）保護與自動重合閘前加快速度

階段式過電流（A）（A）（A）保護與自動重合閘后加快速度

其它線路保護形式研究

 功率（W）（W）方向過電流（A）（A）（A）保護實訓

 零序電流（A）（A）（A）保護實訓
