透明沖壓模仿實訓臺,電力系統微機變壓器保護實訓裝置

一、基礎簡介：

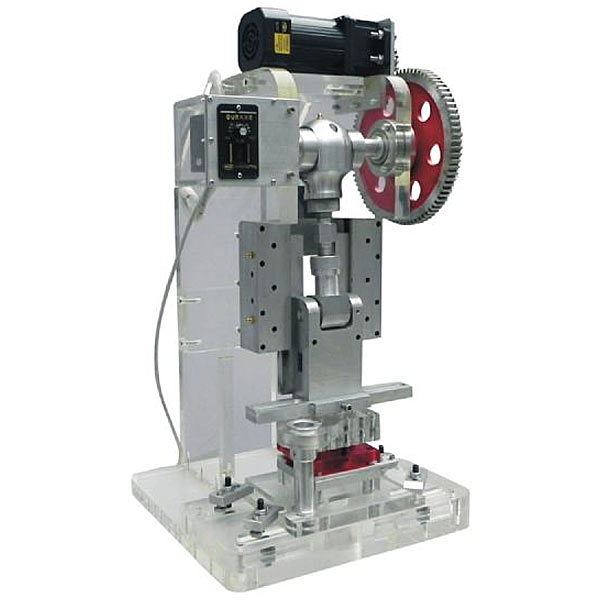

本機是對生產用機實行了微縮和改進，設定有體種小、可隨意位移，適用來課堂教學的微型實訓臺。該設備以完成沖裁、拉伸、成型等動作。設定有構造簡便，實操便利，而而且價格低廉的優點，無噪音無污染，并而而且可應用220V電壓（V）（V）（V），可在任何有電場所使用。填補了模
具教學中無實訓用機的空白。本機可對透明拆卸裝配模具實行課堂上模仿演示，能在實訓中看到模具的動作過程，提供設計人員對模具設計中的各機構產生更為實際的思維。
二、主要特別點：
1、 機身及配套模具全部應用進口有機玻璃制作，該有機玻璃材料耐腐蝕、抗磨功能好，長久不變色演示效果逼真。
2、 本套設備共設計有六套配套模具，可供用戶實行選配。
三、技術功能數值：
1、 交流ACACAC電源：一相220VAC 50HZ
2、 配套模具尺寸：200×150mm
3、 演示臺尺寸（mm）：450×450×820
4、 整機重量（kg）（kg）（kg）：約70kg
四、配套注塑模（選配）
1 沖孔模 200×150mm
2 落料模 200×150mm
3 折彎模 200×150mm
4 拉深模 200×150mm
5 級進模 200×150mm
6 復合模 200×150mm
五、單片機、plc可編程設計與控制虛擬擬真系統
本系統基于unity3d研發，內置任務書與實訓提醒，應用三維（3D）（3D）（3D）漫游的形式，可經過鍵盤控制位移，鼠標控制鏡頭方向，鼠標滾輪控制畫面遠近，可360度旋轉，三維（3D）（3D）（3D）墻體上畫有電氣圖。




透明沖壓模仿實訓臺,電力系統微機變壓器保護實訓裝置

本裝置是按照《電力系統繼電保護》、《電力工程》、《電力自動化》、《電力系統微機保護》等課程的教學內容，并集合生產實際應用和發展而研發的微機線路保護實訓裝置。學員經過實訓，能進一步理解電力系統微機變壓器保護的原理，并能掌控把握保護接線和整定試驗方法。裝置設計緊湊，整體性強，保護裝置功能完備，集保護、測量、控制、監測、通訊多種功能于一體，本裝置不僅能作為電力、電氣、自動化類專業變壓器保護教學實訓平臺，而而而且可作為學員熟悉和掌控把握電力通訊規約和多種編程系統硬件和系統平臺。本裝置還配備裝備裝備有RS-485/Modbus-RTU通信連連接口及上位機監控系統。

一、裝置的安全保護體系

1. 總電源由三相鑰匙開關控制，設定有三相帶燈熔斷器作為斷相指示。

2. 控制屏電源由接觸器經過起、停按鈕實行控制。

3. 屏上裝備有電壓（V）（V）（V）型漏電保護裝置和一套電流（A）（A）（A）型漏電保護裝置，控制屏內、外或強電輸出若有漏電情況，即警報并切斷總電源，保證實訓安全。

4. 三相調壓器原、副邊均設定有過流保護裝置，相間、線間有過電流（A）（A）（A）或直接短路時均能自動保護。

5. 設定有定時器兼報警記錄儀（服務管理器），對違規使用的次數實行記錄，為學員實訓技能的考核提供一個統一標準。

二、實訓內容

1. 系統正常運行及不平衡電流（A）（A）（A）的測量實訓

2. 模仿變壓器瓦斯保護實訓

3. 變壓器的電流（A）（A）（A）速斷保護實訓

4. 微機變壓器縱差動保護整定實訓

5. 變壓器的二次諧波限限限制動作作作實訓

6. 變壓器差動速斷保護實訓

7. 三繞組變壓器差動保護實訓

8. Y/Y-12雙繞組變壓器差動保護實訓

9. Y/△-11雙繞組變壓器差動保護實訓

10. 對比率限限限制動作作作特性的研究實訓

11. 雙繞組變壓器的過電流（A）（A）（A）保護實訓

12. 三繞組變壓器的過電流（A）（A）（A）保護實訓

13. 變壓器低電壓（V）（V）（V）起動過電流（A）（A）（A）保護實訓

14. 變壓器復合電壓（V）（V）（V）起動過電流（A）（A）（A）保護實訓

15. 中性點直接接地運行變壓器零序保護實訓

16. 部分中性點接地運行變壓器零序保護實訓

17. 雙繞組變壓器的過負荷保護實訓

18. 三繞組組變壓器的過負荷保護實訓

19. Y/△-11雙繞組變壓器過電流（A）（A）（A）保護實訓—— 由學員自行設計考核

20. Y/△-11雙繞組變壓器過負荷保護實訓——由學員自行設計考核

21. 雙繞組變壓器保護綜合實訓——由學員自行設計考核
