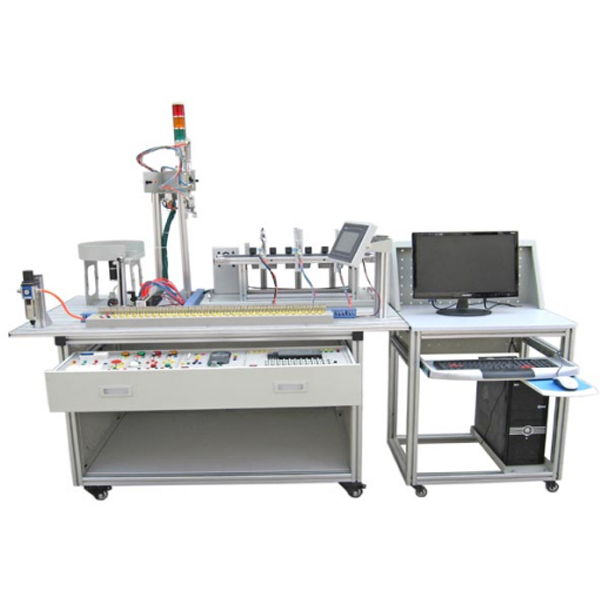

實訓裝置由由鋁制導軌式實訓臺、經經典型的機電一體化設備的機械部位件、plc模型塊、變頻器模型塊、按鈕模型塊、電源模型塊、模仿生產設備實訓模型塊、接線端子排和各種傳感器、計算機數值數值數值等包括。整體構造應用開放式和拆卸裝配式，實訓裝置用來機械部位件組裝，可按照現有的機械部位件組裝生產設備，也可添加機械部位件組裝其他生產設備，使整個裝置能夠靈活的按教學或競賽要求組裝設定有生產功能的機電一體化設備。模型塊應用標準構造和抽屜式模型塊存放架，互換性強；按設定有生產性功能和整合學習掌控把握掌控把握掌控把握功能的原則確定模型塊內容，使教學或競賽時可便利的選用需要的模型塊。設備需符合競賽所要求，同時還要求設定有可拓展功能，可以包括更加大型的生產模仿系統，以協作各個用戶學校不一樣層次，不一樣專業的教學及培訓要求。

技術功能數值

1. 交流ACACAC電源：三相五線 AC 380V±10%  50 Hz（或一相三線220v）

2. 溫度（℃）（℃）：-10～40 ℃；環境濕度：≤90%（25℃）；

3. 外觀尺寸：長×寬×高=1200×800×1500 mm；

4. 整機功耗：≤1.5 kW；

5. 安全保障功能：設定有接地保護、漏電保護功能，安全性符合相關的國家標準。應用高絕緣的安全型插頭座及帶絕緣護套的高強度安全型實訓實訓連接線。

設備構造：

實訓裝置臺架為鋁制導軌式，實訓考核裝置PLC模型塊的I/O 端子、變頻器的接線端子、各常用模型塊與PLC的連接端子，均與安全插頭座連接，使用帶安全插頭的實訓連接線實行電子線路連接；各指令開關、光電開關、傳感器和指示元件的電子線路，則經過端子排實行連接。插拔線連接電子線路與端子牌連接電子線路相集合，既保證學員基礎技能的實訓、形成和鞏固，又保證電子線路連接的快速、安全和可靠。

2.鋁制導軌式實訓臺：可以裝配送料機構、機械手、傳輸分揀機構。實訓模型塊及PLC主機等可以存放在拉出式的支撐架上。

3.觸摸屏：7寸真彩工業級、模型塊材料要求：高強度塑料外殼、重量（kg）（kg）（kg）輕，實操實操操作面板是鋼制噴塑板。

4.PLC模型塊及變頻器模型塊：PLC 48點IO三菱FX2N-48MR；變頻器：三菱D720 0.75KW；模型塊材料要求：高強度塑料外殼、重量（kg）（kg）（kg）輕，實操實操操作面板是鋁塑板，圖案、文字符文號應用進口油墨絲印。

光機電一體化教學實訓臺,脈沖篩板萃取塔實訓裝置

裝置特別點
1、整個裝置美觀大氣，構造設計合理，整體感強，能夠充分體現現代化實訓裝置的概念。
2、設備整體為自行式框體構造構造，并裝配備裝備裝備有禁錮腳，便利系統的拆卸檢修和搬運。
3、整套設備除去特殊材料外均應用工業用304不銹鋼制造，全部裝備均實行精細拋光處置整理，體現了整個裝置的工序技藝完美性。
4、塔節應用優質無機玻璃制作，視覺效果好，便利學員查看。
5、塔內構件及管道均由304不銹鋼材料制作。
6、裝置設計可360度查看，完成全方位教學與實訓。
裝置功能
1、理解脈沖篩板萃取塔的構造。
2、掌控把握脈沖篩板萃取塔功能的測量方法。
3、理解篩板萃取塔傳質效率的強化方法。
主要配備裝備裝備
篩板萃取塔、空壓機、流量計、脈沖控制器、電磁閥、水泵、填料、儲液罐、緩沖罐、數字顯露儀表、304不銹鋼框體構造
公用設施
水：裝置自帶不銹鋼水罐，連接自來水接入。 實訓物料：水--- 煤油。
電：電壓（V）（V）（V）AC220V，功率（W）（W）2KW，標準一相三線制。
技術功能數值
1、篩板萃取塔，塔兩端直徑較大部分為上澄清段（油水分離）和下澄清段。中間為兩相傳質段，在塔的下澄清段裝備有脈沖管和輕相分布器；在上澄清段設定有重相分布器、輕相出口以及緩沖器。萃取實操時，由脈沖發生器提供的脈沖氣流使塔內液體作上下往復動作，迫使液體經過篩板使分散相破碎成較小的液滴分散在連續相中，并形成強烈的上下湍動，從而促進傳質過程的實行。
2、玻璃篩板塔：直徑Ф60mm，有效高 1000mm，板間距50~100mm；上、下擴大段直徑Ф100mm，高300~500mm。
3、進料泵：MP型磁力驅動泵：功率（W）（W）30Ｗ，揚程4m，數量1臺。
4、流量計：玻璃轉子流量計2.5-25L/h，數量2支。
5、空壓機：無油靜音空壓機，功率（W）（W）750W。最大作業壓力0.8Mpa，帶油水分離器。
6、脈沖控制儀：無觸點脈沖控制儀，電壓（V）（V）（V）220V，功率（W）（W）40W，脈沖間隔時間0.8-30s。
