智能型制冷壓縮機性能測試實驗臺

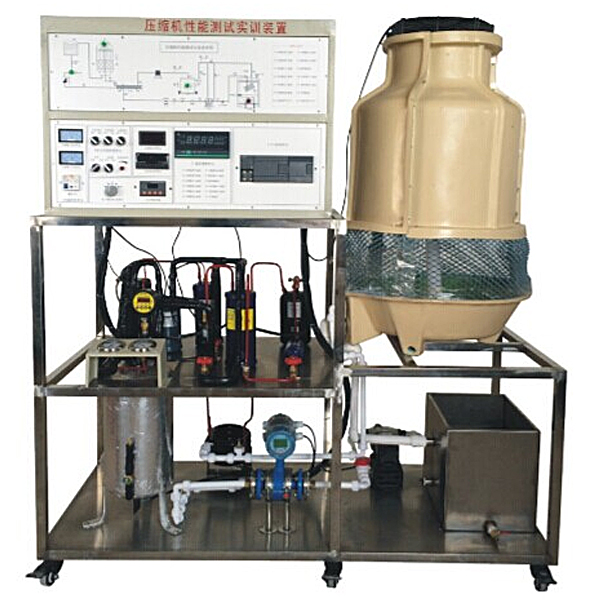

智能型制冷壓縮機性能測試實驗臺,電動汽車變速器拆裝實驗臺“智能型制冷壓縮機性能測試實訓裝置”以可編程控制器plc為控制核心，依據國家標準GB/T5773-2004《容積式制冷壓縮機性能試驗方法》，以第二制冷劑量熱器法為主要測量法
董
智能型制冷壓縮機功能測量試驗實訓臺,電動汽車變速器拆卸裝配實訓臺
一、 設備基礎簡介
“智能型制冷壓縮機功能測量試驗實訓裝置”以可編程控制器plc為控制核心，依據國家標準GB/T5773-2004《容積式制冷壓縮機功能試驗方法》，以第二制冷劑量熱器法為主要測量法，以水冷冷凝器法為輔助測量法。試驗工況調動、試驗數值收集及試驗數值處置整理有手動和自動兩種方法。 適用來各院校制冷專業相關課程的教學實訓。
二、 系統特別點
1. 由二套系統包括，一套為壓縮機測量試驗系統，另一套是過冷度調動輔助系統
2. 系統工況的平穩應用PID控制算法和帶預測機制的智能控制算法控制
三、 技術功能
1. 寫入電源：三相四線 ～ 380V±10% 50Hz
2. 作業環境：溫度（℃）（℃）-10℃～+40℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜40 00m
3. 裝置容量（KV）（KV）（KV）：＜5k VA
4. 制冷劑：R22
5. 第二制冷劑：R123
6. 制冷量：2.3kW
7. 重 量：100kg
8. 設定有電壓（V）（V）（V）型漏電保護、電流（A）（A）（A）型漏電保護、過流保護、過載保護、接地保護，安全符合相關國家標準。
智能型制冷壓縮機功能測量試驗實訓臺,電動汽車變速器拆卸裝配實訓臺
一.功能簡介
1.應用翻新比亞迪E5新能源汽車變速器總成(附件齊全，易于拆卸裝配)，并裝在專用翻轉架上。應用減慢速度翻轉機構，可使變速器旋轉隨意角度，并能隨意位置鎖止，便利學員從不一樣的角度實行拆卸和裝配。
2.下部存放接油盤，便利小零件或螺絲的集中存放。
3.翻轉架應用了高強度的鋼構造焊接，表面經噴涂工序技藝處置整理。翻轉架下部帶有自鎖腳輪，可位移式，便利教學。
4.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
渦輪蝸桿圓錐齒輪減慢速度器：進入系統后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減慢速度器：進入系統后應用視頻的形式播放內容，視頻內容應含有：零件名稱（掃描二維碼可看零部位件名稱）、拆卸裝配演示（含有拆卸、裝配）、虛擬拆卸裝配（含有整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器：點擊進入后自動跳轉到edrawings界面，模型均為三維（3D）（3D）（3D）模型，經過點擊零部位件顯露零部位件名稱，可360°全方位旋轉、放大、縮小、平移，同時可經過位移零部位件功能，將整個減慢速度器實行拆卸組裝，同時可以選用主頁按鈕回到減慢速度器***初始的狀態。圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器多加了插入橫斷面功能，可自由拖動橫斷面查看減慢速度器內部構造。
