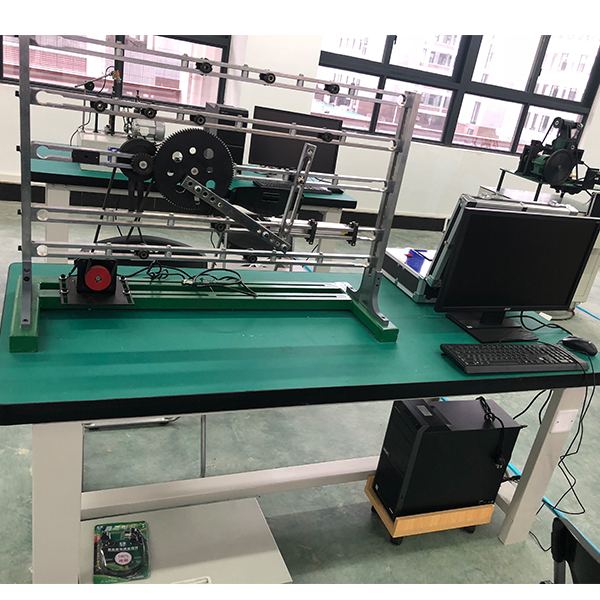

平面機構動作測量試驗解析實訓臺,光機電一體化實訓臺

該實訓臺能良好地完成從機構動作方案創新設計、擬真、拼接組裝到動作功能數值測量試驗解析全過程。可培養學員對機構動作方案的創新設計，并自己動手搭接機構，研究機構的動作功能數值，是培養學員掌控把握測量試驗解析和實踐動手能力的綜合實訓臺。適用來機械原理、機械設計、機械創新設計等課程開設平面機構設計性、綜合性和創新性實訓，是組建開放性創新型實訓室的重要設備之一。
實訓內容
1、平面機構包括原理的拼接組裝及擬真設計實訓
2、平面機構動作功能數值測量試驗解析實訓
3、計算機數值數值數值系統虛擬實訓
實訓內容
平面機構包括原理的拼接組裝及擬真設計實訓
（1）齒輪-對心曲柄滑塊機構
（2）齒輪-偏置曲柄滑塊機構
（3）等速動作-等加快速度等減慢速度動作規律凸輪機構
（4）簡諧動作規律凸輪機構
（5）槽輪機構
（6）齒輪—曲柄搖桿機構
（7）曲柄擺塊-齒條齒輪機構
（8）擺塊機構
（9）擺動導桿-對心滑塊機構
（10）擺動導桿-偏置滑塊機構
（11）正弦機構
（12）擺動導桿-雙搖桿機構
（13）齒輪-齒輪齒條機構（手動）




平面機構動作測量試驗解析實訓臺,光機電一體化實訓臺

實訓考核裝置的含有概括：

光機電實訓裝置由由鋁制導軌式實訓臺、經經典型的機電一體化設備的機械部位件、模型塊、變頻器模型塊、按鈕模型塊、電源模型塊、模仿生產設備實訓模型塊、接線端子排和各種、計算機數值數值數值等包括。整體構造應用開放式和拆卸裝配式，實訓裝置用來機械部位件組裝，可按照現有的機械部位件組裝生產設備，也可添加機械部位件組裝其他生產設備，使整個裝置能夠靈活的按教學或競賽要求組裝設定有生產功能的機電一體化設備。模型塊應用標準構造和抽屜式模型塊存放架，互換性強；按設定有生產性功能和整合學習掌控把握掌控把握掌控把握功能的原則確定模型塊內容，使教學或競賽時可便利的選用需要的模型塊。設備需符合競賽所要求，同時還要求設定有可拓展功能，可以包括更加大型的生產模仿系統，以協作各個用戶學校不一樣層次，不一樣專業的教學及培訓要求。

技術功能數值

1. 交流ACACAC電源：三相五線 AC 380V±10%  50 Hz（或一相三線220v）
2. 溫度（℃）（℃）：-10～40 ℃；環境濕度：≥85%（25℃）；
3. 外觀尺寸：長*寬*高=1200*800*1500 mm；
4. 整機功耗：＞1.5 kW；
5. 安全保障功能：設定有接地保護、漏電保護功能，安全性符合相關的國家標準。應用高絕緣的安全型插頭座及帶絕緣護套的高強度安全型實訓實訓連接線。

部分實訓內容：

1．氣動系統的裝配與調動測量試驗
（1）氣動方向控制線路的裝配     （2）氣動速度控制線路的裝配
（3）氣動順序控制線路的裝配     （4）氣動機械手的裝配
（5）氣動系統氣路的連接             （6）磁性開關的位置調動
（7）氣動系統調動測量試驗                         （8）擺動控制線路的裝配
2．變頻器的裝配與調動測量試驗
（1）變頻器與交流ACACAC電動機主電子線路的連接  （2）變頻器實操實操操作面板的功能數值設定與實操
（3）變頻器實操實操操作面板控制交流ACACAC電動機調動速度      （4）經過變頻器外部端子控制電動機啟停
3．機電設備的裝配與調動測量試驗
（1）傳動裝置同軸度的調動             （2）皮帶輸送機的裝配與調動
（3）搬運機械手設備裝配與調動測量試驗     （4）物件分揀設備的裝配與調動測量試驗
（5）送料設備的裝配與調動測量試驗             （6）自動生產線設備裝配與調動測量試驗
