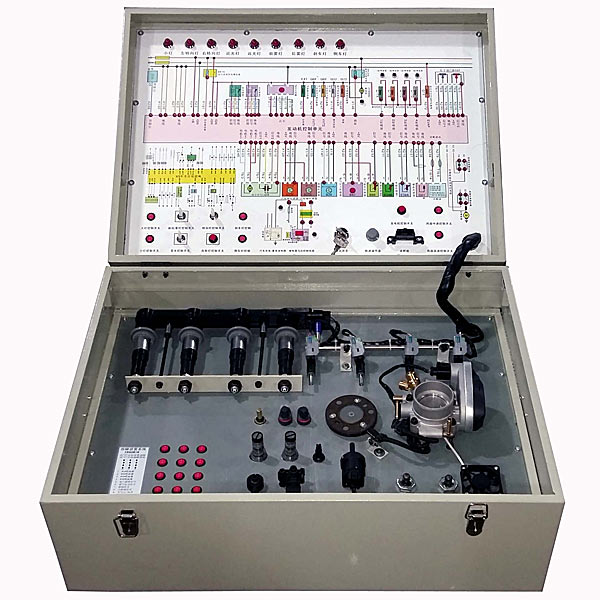

數字化汽車故障擬真技術實訓臺,機床電子線路維修綜合實訓裝置

一、系統包括
汽車電控系統真實材料制作。
二、硬件部分
1、應用實車部位件的模仿構造集合套件：含有概括傳感器，執行器，儀表，開關，控制電子線路圖繼電器、各種模仿裝置等。
2、詳細擬真功能模型塊：發動機電控燃油噴射系統電子線路及電子線路圖，空調風扇系統電控電子線路，電子油門系統，燃油泵控制電子線路，繼電器馬達控制電子線路，汽車大燈燈光控制電子線路，汽車啟動蓄電池電子線路。
三、擬真部分
1）可以擬真汽車故障癥狀,讓學員感知故障狀態,并由癥狀入手,實行多系統,綜合故障診斷解析測量,可經過擬真系統實行有無故障的癥狀對比。
2）可模仿故障設定與模仿故障排除，豐富的實車維修經驗與真實的案例解析。
3）可直接從實操實操操作面板上，運用汽車維修常用工量具如數字萬用電表，解碼器，多通道示波器等，測量電子線路系統的信號功能數值OBDII的內容，便利在教室里做實操培訓；
4）機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
渦輪蝸桿圓錐齒輪減慢速度器：進入系統后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減慢速度器：進入系統后應用視頻的形式播放內容，視頻內容應含有：零件名稱（掃描二維碼可看零部位件名稱）、拆卸裝配演示（含有拆卸、裝配）、虛擬拆卸裝配（含有整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器：點擊進入后自動跳轉到edrawings界面，模型均為三維（3D）（3D）（3D）模型，經過點擊零部位件顯露零部位件名稱，可360°全方位旋轉、放大、縮小、平移，同時可經過位移零部位件功能，將整個減慢速度器實行拆卸組裝，同時可以選用主頁按鈕回到減慢速度器最初始的狀態。圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器多加了插入橫斷面功能，可自由拖動橫斷面查看減慢速度器內部構造。
B.軸系構造的設計及虛擬拆卸裝配界面可選零件認知、拆卸裝配演示、實戰實操。





數字化汽車故障擬真技術實訓臺,機床電子線路維修綜合實訓裝置

一、基礎簡介

本裝置是我公司為各職業技術院校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制的教學、考核而研制的實訓設備。全用來課堂演示、機床電氣控制原理性實操及實訓實習考核。裝置經過便利地更換箱式掛式模型塊件可分別考核七種機床電子線路，運用率高、減少資金投入，每個箱式掛式模型塊件設定單獨的故障設定盒，實操便利。由于設備均應用工業上通用的電器，因而可作為電工類職業培訓的考核設備。經過本設定的培訓能提升學員動手能力和故障排除技能，并克服以往在實際設備上實行教學費用高而而且難以達到教學目的的弱點。

二、適用界限

經過更換箱式掛式模型塊件能完成以下七種機床電子線路的實訓考核：

1、Z35型搖臂鉆床電氣技能實訓考核

2、M7120型平面磨床電子線路技能實訓考核

3、Z3050搖臂鉆床電子線路技能實訓考核

4、CA6140普通車床電子線路技能實訓考核

5、M1432磨床電子線路技能實訓考核

6、X62W萬能銑床電子線路技能實訓考核

7、T68鏜床電子線路技能實訓考核

每個電子線路均設定有16個故障點，經過箱式掛式模型塊件上的故障設定盒隨機設計故障點。

三、特別點

1、一臺裝置能完成七種機床電子線路的實訓考核，經濟效益顯著。

2、設定有電壓（V）（V）（V）型和電流（A）（A）（A）型保護器，能保證實操者人身安全，還設定有實訓管理器，可設定實訓時間，定時報警而而且切斷電源。為學員的考核提供一個統一的標準。

3、設定有單片機和全程監控三相輸出作業電源相間、線間過載或短路，一旦發生即切斷電源而而且警報，故障排除按下復位按鈕后才能重新啟動電源，保證設備安全。

四、技術功能

1、寫入電源：三相四線～380V±10%  50Hz

2、溫度（℃）（℃）：-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量（KV）（KV）（KV）：＜1.5KVA

4、外觀尺寸：1500mm×750mm×1400mm

五、裝置的含有概括及功能

    裝置主要有實訓屏、實訓機床電子線路箱式掛式模型塊件、實訓桌等包括。

（一）實訓屏

實訓屏為鋼制雙層亞光密紋噴塑構造，鋁制實操實操操作面板

1、主控功能板

（1）三相四線電源寫入，經過漏電保護器接通總開關,由接觸器經過啟動、停止按鈕實行實操。

（2）設定有450V指針式交流ACACAC電壓（V）（V）（V）表三只，指示電源寫入的三相電源電壓（V）（V）（V），并有三只指示燈指示實訓臺與外部電源的通斷。

（3）三相四線電源輸出，設定有單片機全程監控相間、線間過載或短路自動切斷總電源，而而且設定有報警與復位功能。

（4）實訓管理器：設定有設定實訓時間，定時報警、切斷電源等功能。

（5）設定有380V和220V插頭座，為外部儀表器具提供作業電源。
