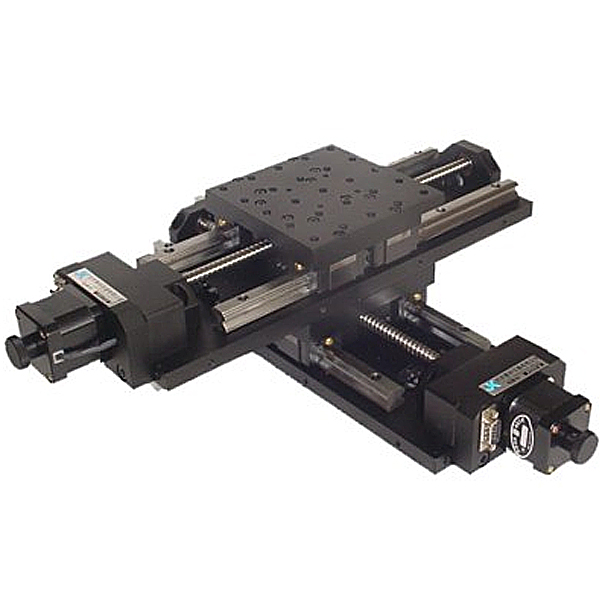

基礎簡介

本裝置為實際平面二維動作系統的微縮，使用可編程控制器控制，在X、Y軸二個方向上準確地驅動步進電動機實行動作控制的成品，完善的執行機構可完成現代二維動作系統中全部動作過程。

技術功能數值

電源：一相AC220V、50Hz
功率（W）（W）：<200W
尺寸：不小于600*400*500mm

設備構造：

十字滑臺控制實訓模型為金屬構造、各常用模型塊連接端子均與安全插頭座連接，使用帶安全插頭的實訓連接線實行電子線路連接；各指令開關、光電開關、和指示元件的電子線路，則經過端子排實行連接。插拔線連接電子線路與端子連接電子線路相集合，既保證學員基礎技能的實訓、形成和鞏固，又保證電子線路連接的快速、安全和可靠。
3、設備特別點：
1、手動/自動控制模式，針對硬件檢驗測量試驗及程序校驗。
2、開放的執行機構，可按照不一樣的控制方案編程，含有概括不一樣的執行系統，適應不一樣層次的人員實行學習掌控把握掌控把握掌控把握和編程。也可作為課題設計或研究使用。
3、設備為開放式，整體機械構造清晰可見。

部分實訓內容：

試驗內容
1、機械：裝置的機械裝配與位置調動；
2、電氣：電器元件的布線，執行電動機的選用；
3、傳感器：微型光電開關的選用與應用；
4、PLC：PLC控制器的編程及應用。
5、PLC控制步進驅動器實訓

熱銷設備：電工實訓臺

十字滑臺控制實訓裝置,嵌入式實訓臺

1.核心板硬件功能數值

1.1CPU：OMAP3530 DCUS，600-MHz ARM Cortex-A8 Core 412-MHz TMS320C64x+ DSP Core ，含有概括存儲器用來ARM CPU (16kB I-Cache, 16kB D-Cache, 256kB L2) 和片上存儲 (64kB SRAM, 112kB ROM)

1.2DDR RAM：256MB DDR RAM   MT29C2G48MAKLCJA-6IT

1.3FLASH：256MB NAND FLASH   MT29C2G48MAKLCJA-6IT

1.4電源管理：單獨電源管理芯片 TPS65930

1.5LDO：具備LDO

2.底層基板硬件功能數值

2.1FPGA：XC3S250E-P208用來控制邏輯和拓展串行口，給相應的設備分配地址

2.2以太網：1個10/100M自適應以太網控制器DM9000A

2.3LED：12個GPIO控制的LED作業狀態指示：6個位于核心板，6個位于底層基板

2.4音頻：標準AC97音頻控制器小三芯連連接口+MIC頭  TPS65930

2.5復位：隔離內外部復位信號，多加復位可靠性TC7SH08FU

2.6UART：共7路UART：3路處置整理器自帶，4路FPGA外擴，其中1路接紅外2路接拓展連連接口4路接DB9接頭

2.7RTC：單獨RTC 1220電池供電

2.87寸LCD：7寸24位液晶屏帶電阻式觸摸屏16：9 顯露，分辨率：800 × 480接在DSS上（AT070TN83）

2.91.8寸LCD：1.8寸TFT LCD，分辨率128*160，掛接于GPMC總線上（HX8310）

2.10觸摸屏連連接口：SPI拓展出觸摸屏連連接口，觸摸屏與7寸屏配套（TSC2046）

2.11TV-OUT：S-VIDEO連連接口一個，混合視頻信號

2.12BUFFER：設定有總線緩沖器，便利隔離更換

2.13DVI ：DVI連連接口一路，可輸出分辨率1280x720碼率30fps的DVI-D高清信號（TFP410）

2.14WIFI+BT：WIFI+BT+FM 三合一模型塊經過SDIO拓展WG7310-00模型塊（WL1271）

2.15IrDA：紅外傳感器，紅外傳輸（HSDL-3600#017）

2.16電源：外接直線DC供電12V或者5V供電，5A或者3A供電

2.17電源連連接口：預留3V、5V、12V電源連連接口

2.18IIC連連接口：2 路IIC一路IIC拓展連連接口

2.19SDIO連連接口：外擴WIFI和藍牙
