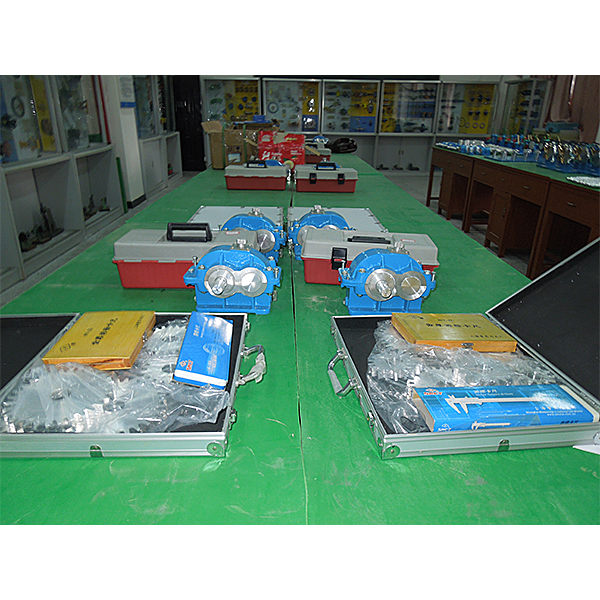

（1）齒輪模數：m=5 齒數：z=16～24；
（2）變位系數：-0.4～0.4；
（3）齒輪加工精確度：8-8-7GK和8-8-7EJ；
（4）齒輪用鋁制按新公差標準精心加工制作；
（5）配套量具：0～150mm游標卡尺一把，0～16mm齒厚游標卡尺一把。
（6）外箱尺寸：480×240×85mm
（7）重量（kg）（kg）（kg）：10kg

主要功能及特別點

（1）能測量齒輪各部分幾何尺寸和功能數值的關系。
（2）經過8個齒輪集合可得到：標準齒輪傳動、零傳動、正傳動(正變位傳動)和負傳動(負變位傳動)等實訓數值。

漸開線齒輪功能數值測量實訓裝置,機械創意拼接組裝集合實訓臺

一、技術要求
1、實訓內容
1)平面連桿機構14種
2)凸輪機構7種
3)定軸齒輪機構2種
4)2K-H周轉輪系1種
5)擺線針輪機構1種
6)棘輪機構4種
7)槽輪機構2種
8)不完全齒輪間歇動作機構1種
9)確定孔與軸的協作類型及基準制，選用加工精確度等級。
10)測繪零部位件圖及裝配圖。
11)擬定零件加工工序技藝路線及裝配工序技藝過程。
2、基礎構造
實訓臺：由機架模型塊、機構零部位件模型塊、作業臺模型塊、標準件模型塊、工量具模型塊等包括。實訓桌和掛架應用優質冷作鐵板經鈑金加工而成。主要零部位件掛在掛架上，作業臺上置10吋平實操實操操作面板顯露器1臺，可顯露實操各機構搭接拆卸裝配過程和使用方法。
3、主要功能
主要用來機械原理機械創新設計等課程開設的機構集合創新及其拼接組裝、擬真實訓,經過實物機構裝配，深入對機構包括原理及動作特別點的認知，確定孔與軸的協作類型，選用加工精確度，測繪零部位件圖，裝配圖，擬定加工工序技藝路線，裝配工序技藝過程，培養學員機構綜合設計能力及工程實踐動手能力。實訓臺提供的備品備件可完成不少于32多種機構動作方案的拼接組裝實訓。
4、技術功能數值
1）作業臺桌：長1600mm、寬650mm、高800mm，有2個抽屜。
2）掛架：長1600mm、高600mm，零部位件分五個單元配掛。
3）機構零部位件模型塊由鋁制制而成，
分為：桿件類、齒輪類、凸輪和推桿類、棘輪棘爪類、槽輪類、其他件。
4）機架模型塊：由演示板集合套件、搖把集合套件包括，演示板上可組裝各類型平面機構，并演示機構中構件的相對動作；搖把集合套件是由手提供驅動力，推動機構動作。
5）標準件模型塊：工量具模型塊
