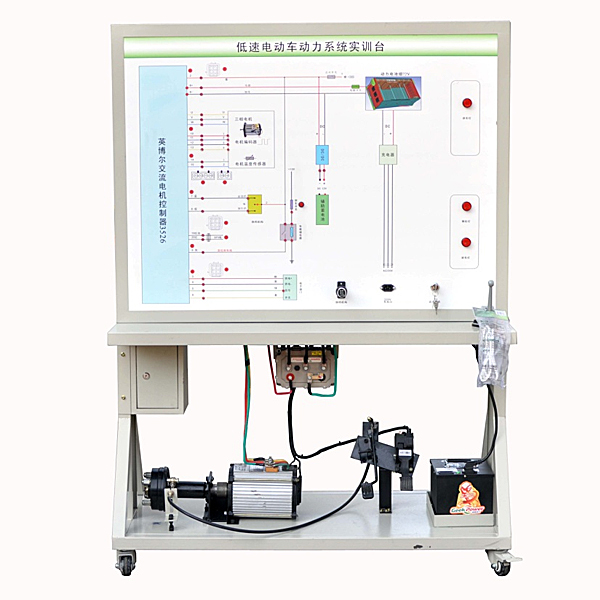

電動車電動機示教實訓裝置,給排水設備裝配與控制實訓裝置

一、設備包括
主要應用汽車交流ACACAC永磁電動機、電動機控制器、檔位開關、加快速度踏板、點火開關、電源及故障設定系統包括。
二、設備功能
1.汽車交流ACACAC永磁電動機及控制器的認知；
2.汽車交流ACACAC永磁電動機及控制器的構造及原理；
3.駕駛員的意圖與永磁電動機運行之間的體現；
4.常見故障的設定及考核；
5.配備裝備裝備裝備完整的實訓說明書。
三、設備規格
1、外觀尺寸1240×600×1700mm；
2、電源：220VAC/50Hz；
3、電動機規格限定功率（W）（W）：4kw；
4、電動機規格限定轉動速度：3000rpm；
5、電動機作業電壓（V）（V）（V）：72VDC；
6、箱體上部整體成型，表面經過防銹處置整理、噴漆；下部應用40*40方管焊接成形；
7、應用UV平實操實操操作面板噴繪實操實操操作面板，厚度不小于4mm,彩色電子線路圖，不退色、耐磨損損損損；
8、下部裝配兩萬向兩定向的腳輪，配備裝備裝備裝備剎車，便利設備的位移及固定。




電動車電動機示教實訓裝置,給排水設備裝配與控制實訓裝置

一、設備基礎簡介

本裝置是專門為職業院校開設的給排水工程、建筑電氣、樓宇智能化設備、建筑設備、市政工程等土木水利類相關專業而研制的，裝置按照建筑物行業中住宅和工業場所給排水工程系統的特別點應用工程對象系統設計實訓模型，經過該裝置的實操實訓可考核學員掌控把握給排水設備裝配與控制的綜合能力，如管材切割與連接、管道裝配、設備裝配、電氣裝配、設備接線、編程控制、故障排查等；--可培養學員的團隊合作能力、作業效率、重量（kg）（kg）意識、安全意識、職業道德和職業素養等。

二、系統構造與包括

給排水對象模型整體應用不銹鋼框體構造實行設計，主要給排水管道設備裝配在鋼架底座上、具備開放式的特別點，由生活給水系統、消防給水系統、熱水給水系統、排水系統和控制系統五個部分包括。

生活給水系統主要有給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等包括。管路應用不銹鋼復合管實行設計，可實行不銹鋼復合管的切割、裝配和通水試驗實操，經過控制系統可完成生活給水系統的變頻恒壓供水功能，完成單泵變頻控制或雙泵變換控制等功能；經過脈沖式水表可以完成用水量的計量。

消防給水系統主要有給水箱、噴淋泵、穩壓罐、濕式報警閥、壓力開關、水流指示器、消防給水管道、閉式噴淋頭等包括。管路應用鍍鋅管實行設計，可實行鍍鋅管的切割、套絲、裝配和通水試驗實操，經過控制系統可完成噴淋滅火功能。

熱水給水系統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等包括。管路應用PPR管實行設計，可實行PPR管的切割、熔接、裝配和通水試驗實操，可對鍋爐實行溫度（℃）（℃）調動控制實操。

排水系統主要有污水箱、液位傳感器、排水泵、排水管道和水處置整理單元等包括。排水管路主要應用UPVC管實行設計，可實行UPVC管的切割、粘接、裝配和通水試驗實操，集合控制系統可完成污水箱的水位檢驗測量試驗和排水泵的啟停控制等功能。
