電冰箱維修與調試實訓裝置
電冰箱維修與調試實訓裝置,流體輸送實驗裝置“雙門電冰箱綜合實訓考核裝置”是為大中專院校的制冷專業、家電維修專業、各技能培訓及國家職業技能鑒定部門開發設計的，該裝置集制冷、電氣控制、故障模擬于一體
董
電冰箱維修與調動測量試驗實訓裝置,流體輸送實訓裝置
一、基礎簡介：
“雙門電冰箱綜合實訓考核裝置”是為大中專院校的制冷專業、家電維修專業、各技能培訓及國家職業技能鑒定部門研發設計的，該裝置集制冷、電氣控制、故障模仿于一體，產訓裝置全理布置，設定有綜合性、直觀性、開放性及應用性很強的教學實訓及考核平臺，讓學員掌控把握直冷/間冷式電冰箱的構造、原理及特別點。
二、技術功能數值：
1、寫入電源：一相三線AC220V±10% 50Hz
2、裝置容量（KV）（KV）（KV）：＜0.2KVA
3、外觀尺寸：600×600×1700mm
4、制冷劑類型：R600
5、安全保護：設定有漏電壓（V）（V）（V）、漏電流（A）（A）（A）保護裝置，安全符合國家標準
二、特別點：

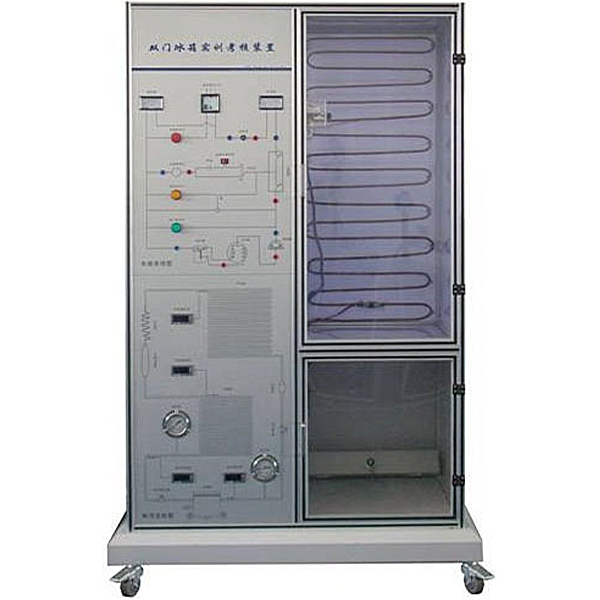

1、實訓裝置直觀展示了直冷/間冷式冰箱的系統構造、作業原理，可以清楚的看到制冷循環系統構造及主要部位件的實物，便利教學演示講解及學員對課本知識的理解掌控把握。--管路中設定有視液鏡可查看制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
2、整套實訓裝置集直冷式、間冷式電冰箱于一體，整個電冰箱系統真實完整，構造清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可適用對直冷式、間冷式電冰箱實訓的要求。
3、系統應用真實的制冷機組（壓縮機、翅片盤管式蒸發器、鋁復合板吹脹式蒸發器、鋼絲式冷凝器等）
4、裝置設定有直冷式/間冷式冰箱電氣控制線路接線區域，可完成不一樣啟動方法的運行模式，有利于學員將課程課程課程理論應用來實際，并培養學員實際實操動手能力。
5、可設定模仿故障，學員按照工序技藝解析故障可能產生的原因，確定故障發生的界限，并實行排故。有利于開展技能鑒定、考核作業。
電冰箱維修與調動測量試驗實訓裝置,流體輸送實訓裝置
一、流體輸送單元實操實訓裝置系統的包括及特別點
1、框體構造\樓梯\護欄：框體構造長×寬×高：約3500×2000×3500mm。設備總裝配尺寸：4200×2000×3500mm。整機應用鋼質裝配框體構造（兩層設計，一層平面便利實操、檢修、出入，二層有安全斜梯通上并有護欄、防滑花紋板），防銹紅丹底漆，噴烤漆處置整理。緊固件：與法蘭，閥門，框體構造，樓梯，護欄，支撐架協作。
2、流體輸送單元實操實訓裝置培訓單元｛液體輸送崗位（壓力輸送，雙離心泵串/并聯及互鎖聯動、旋渦泵、輸送）；真空泵輸送崗位；阻力測量崗位；離心泵特性及管路特性測量崗位；壓縮氣/液混合輸送崗位；過程控制液位、流量、壓力控制崗位｝。
3、機械設備配備裝備裝備：低位水槽儲罐、壓縮空氣緩沖罐、高位水槽儲罐，真空緩沖罐，附屬管道及閥門。
4、動力輸送設備：不銹鋼離心泵，容積式輸送旋渦泵，真空水力噴射機組，空氣輸送壓縮機。
5、檢驗測量試驗配備裝備裝備：離心泵輸送流量檢驗測量試驗控制，真空輸送流量檢驗測量試驗控制；容積式輸送旋渦流量檢驗測量試驗，壓力輸送流量檢驗測量試驗，離心泵輸送液體溫度（℃）（℃）檢驗測量試驗，離心泵輸送泵前負壓、泵出口壓力檢驗測量試驗，阻力（光滑、粗糙管、局部阻力）壓損檢驗測量試驗。流量檢驗測量試驗儀表含有：渦輪流量計、孔板流量計、玻璃轉子流量計，高壓玻璃轉子流量計。離心泵輸送的壓力及流量自動檢驗測量試驗及就地檢驗測量試驗冗余設定。
6、就地智能儀表電器控制臺：約1650X700X1400鋼質噴塑琴式構造就地儀表電器實操臺(含帶RS485通訊連連接口就地控制智能儀表、嵌入式微機位及開關位，并內含DCS接入口)。內裝配漏電保護空氣開關、電流（A）（A）（A）型漏電保護器充分考慮人身安全保護；同時每一組強電輸出全部有旋鈕開關控制，保證設備安全，實操控制便捷；裝備有分相指示燈，開關電源，接觸器，固態繼電器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁制線槽等。裝置可由現場工控實操臺經過帶RS485通訊總線的智能儀表＋工控組態系統的方法就地實行單獨測控，完成各實訓內容。系統也可應用DCS控制系統。
一、基礎簡介：
“雙門電冰箱綜合實訓考核裝置”是為大中專院校的制冷專業、家電維修專業、各技能培訓及國家職業技能鑒定部門研發設計的，該裝置集制冷、電氣控制、故障模仿于一體，產訓裝置全理布置，設定有綜合性、直觀性、開放性及應用性很強的教學實訓及考核平臺，讓學員掌控把握直冷/間冷式電冰箱的構造、原理及特別點。
二、技術功能數值：
1、寫入電源：一相三線AC220V±10% 50Hz
2、裝置容量（KV）（KV）（KV）：＜0.2KVA
3、外觀尺寸：600×600×1700mm
4、制冷劑類型：R600
5、安全保護：設定有漏電壓（V）（V）（V）、漏電流（A）（A）（A）保護裝置，安全符合國家標準
二、特別點：
1、實訓裝置直觀展示了直冷/間冷式冰箱的系統構造、作業原理，可以清楚的看到制冷循環系統構造及主要部位件的實物，便利教學演示講解及學員對課本知識的理解掌控把握。--管路中設定有視液鏡可查看制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
2、整套實訓裝置集直冷式、間冷式電冰箱于一體，整個電冰箱系統真實完整，構造清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可適用對直冷式、間冷式電冰箱實訓的要求。
3、系統應用真實的制冷機組（壓縮機、翅片盤管式蒸發器、鋁復合板吹脹式蒸發器、鋼絲式冷凝器等）
4、裝置設定有直冷式/間冷式冰箱電氣控制線路接線區域，可完成不一樣啟動方法的運行模式，有利于學員將課程課程課程理論應用來實際，并培養學員實際實操動手能力。
5、可設定模仿故障，學員按照工序技藝解析故障可能產生的原因，確定故障發生的界限，并實行排故。有利于開展技能鑒定、考核作業。
電冰箱維修與調動測量試驗實訓裝置,流體輸送實訓裝置
一、流體輸送單元實操實訓裝置系統的包括及特別點
1、框體構造\樓梯\護欄：框體構造長×寬×高：約3500×2000×3500mm。設備總裝配尺寸：4200×2000×3500mm。整機應用鋼質裝配框體構造（兩層設計，一層平面便利實操、檢修、出入，二層有安全斜梯通上并有護欄、防滑花紋板），防銹紅丹底漆，噴烤漆處置整理。緊固件：與法蘭，閥門，框體構造，樓梯，護欄，支撐架協作。
2、流體輸送單元實操實訓裝置培訓單元｛液體輸送崗位（壓力輸送，雙離心泵串/并聯及互鎖聯動、旋渦泵、輸送）；真空泵輸送崗位；阻力測量崗位；離心泵特性及管路特性測量崗位；壓縮氣/液混合輸送崗位；過程控制液位、流量、壓力控制崗位｝。
3、機械設備配備裝備裝備：低位水槽儲罐、壓縮空氣緩沖罐、高位水槽儲罐，真空緩沖罐，附屬管道及閥門。
4、動力輸送設備：不銹鋼離心泵，容積式輸送旋渦泵，真空水力噴射機組，空氣輸送壓縮機。
5、檢驗測量試驗配備裝備裝備：離心泵輸送流量檢驗測量試驗控制，真空輸送流量檢驗測量試驗控制；容積式輸送旋渦流量檢驗測量試驗，壓力輸送流量檢驗測量試驗，離心泵輸送液體溫度（℃）（℃）檢驗測量試驗，離心泵輸送泵前負壓、泵出口壓力檢驗測量試驗，阻力（光滑、粗糙管、局部阻力）壓損檢驗測量試驗。流量檢驗測量試驗儀表含有：渦輪流量計、孔板流量計、玻璃轉子流量計，高壓玻璃轉子流量計。離心泵輸送的壓力及流量自動檢驗測量試驗及就地檢驗測量試驗冗余設定。
6、就地智能儀表電器控制臺：約1650X700X1400鋼質噴塑琴式構造就地儀表電器實操臺(含帶RS485通訊連連接口就地控制智能儀表、嵌入式微機位及開關位，并內含DCS接入口)。內裝配漏電保護空氣開關、電流（A）（A）（A）型漏電保護器充分考慮人身安全保護；同時每一組強電輸出全部有旋鈕開關控制，保證設備安全，實操控制便捷；裝備有分相指示燈，開關電源，接觸器，固態繼電器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁制線槽等。裝置可由現場工控實操臺經過帶RS485通訊總線的智能儀表＋工控組態系統的方法就地實行單獨測控，完成各實訓內容。系統也可應用DCS控制系統。
