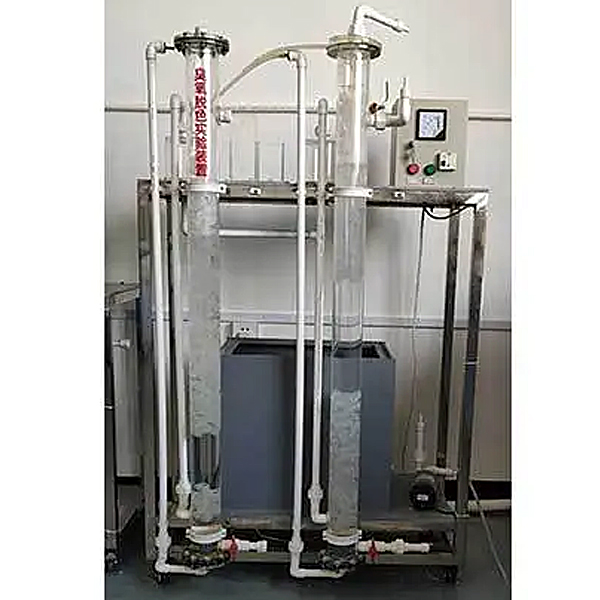

臭氧脫色實驗裝置
臭氧脫色實驗裝置,自動控制與計算機控制實驗裝置臭氧是一種強氧化劑。它的氧化能力在天然元素中僅次于氟。臭氧在水處理中可用于除臭、殺菌、脫色、除鐵、除氰化物、除有機物等。本裝置是利用臭氧脫色的演示實驗
董
臭氧脫色實訓裝置,自動控制與計算機數值數值數值控制實訓裝置
一、實訓目的：
臭氧是一種強氧化劑。它的氧化能力在天然元素中僅次于氟。臭氧在水處置整理中可用來除臭、殺菌、脫色、除鐵、除氰化物、除有機物等。本裝置是運用臭氧脫色的演示實訓。經過本實訓希望達到以下目的：
1、經過調動臭氧不一樣的濃度來測量其反應時間及效果等。
2、經過對有機玻璃的直接查看，理解臭氧脫色的情況。
二、實訓裝置的作業原理：
臭氧對脫色、殺菌、除臭全部有顯著效果，列如酚與臭氧反應，首先被氧化成鄰苯二酚，接著鄰苯二酚繼續氧化成鄰醌。如果在處置整理過程中有足夠的臭氧，則氧化反應繼續下去。在反應中只有少量的酚能完全氧化為二氧化碳和水。本實訓裝置是只實行臭氧脫色實訓。臭氧作為氧化劑先后經過3根氧化柱漸漸被吸收分解。在反應柱中存放聚炳烯填料球能多加臭氧的接觸面積，達到更好的脫色效果。
三、主要技術功能數值參考規格及功能數值：
1、環境溫度（℃）（℃）：5℃～40℃
2、處置整理水量100 L/h；
3、臭氧能去除水中雜質有：除臭殺菌、脫色、除鐵、除氧化物、除有機雜質。
3、設計進、出水質界限：
進水：濁度（帶有顏色）1°～5° 出水：無色1°～2°
注：出水無顏色，濁度好轉
4、反應柱尺寸：Ø80mm×1300mm （2根）、
5、裝置外觀總尺寸：1100mm×400mm×1600mm 、
6、作業電源：AC220V±10%、50Hz，一相三線制，功率（W）（W）500W，安全保護：設定有接地保護、漏電保護、過流保護
臭氧脫色實訓裝置,自動控制與計算機數值數值數值控制實訓裝置
一、系統包括
1、電源：寫入一相三線～220V±10% 50Hz。輸出直線DC±5V/2A、±12V/0.5A 電源，均有接反和短路保護功能。
2、核心系統：應用8088微處置整理器，便利計算機數值數值數值控制技術系統編程；RS232總線連連接口與上位機通訊（可以USB連連接口通信），含有上位機總清復位和人工總清復位電子線路， 含有自動鎖零和人工鎖零功能。
3、函數發生器：實訓機自帶信號測量和信號顯露模型塊
可測量信號電壓（V）（V）（V）（-5V～+5V）、頻率、溫度（℃）（℃）、轉動速度等功能數值。
4、階躍信號發生器：由手控階躍發生（0/+5v、-5v/+5v），幅度控制（電位器），非線性輸出組。
5、函數信號發生器：能輸出正弦波、斜波、方波、矩型波、繼電特性、飽和特性、死區特性和間隙特性，有開關變換，同時有數碼管顯露波動線相關信息。正弦波信號頻率界限0.1HZ~2HZ和0.8HZ~50HZ兩檔,分辨率是0.1HZ和1HZ,其他波動線頻率界限是0.1HZ~250HZ,分辨率是0.1HZ。波動線信號的幅值界限-6V~+6V，幅值分辨率是0.1V,失真度不大于0.5%。阻抗不大于50Ω。
6、運算模仿單元：提供8個OP07基礎運放模仿單元（實訓用），每單元的寫入線路有6組0.5%精確度電阻、或 5%精確度電容，反饋線路有7組0.5%精確度電阻、或5%精確度電容，和1個運算放大器包括。另有拓展運放模仿單元，其一可調零放大器，含有概括比例環節、慣性環節、積分環節、比例微分環節，PID環節和經經典型的二階、三階系統等；其二校正互聯網庫，可含有概括各種校正環節；其三是2組整形模型塊。
7、提供阻容元件庫：250K、500K電位器，2組0-999.9K直讀式可變電阻，多組電容。
8、1組D/A輸出:電壓（V）（V）（V）0～5V 或–5V～+5V。
9、4路A/D寫入:其中有2個通道為0～+5v電壓（V）（V）（V）寫入，2個通道為-5v～+5v電壓（V）（V）（V）寫入。
10、2組采樣保持器及單穩單元電子線路。
一、實訓目的：
臭氧是一種強氧化劑。它的氧化能力在天然元素中僅次于氟。臭氧在水處置整理中可用來除臭、殺菌、脫色、除鐵、除氰化物、除有機物等。本裝置是運用臭氧脫色的演示實訓。經過本實訓希望達到以下目的：
1、經過調動臭氧不一樣的濃度來測量其反應時間及效果等。
2、經過對有機玻璃的直接查看，理解臭氧脫色的情況。
二、實訓裝置的作業原理：
臭氧對脫色、殺菌、除臭全部有顯著效果，列如酚與臭氧反應，首先被氧化成鄰苯二酚，接著鄰苯二酚繼續氧化成鄰醌。如果在處置整理過程中有足夠的臭氧，則氧化反應繼續下去。在反應中只有少量的酚能完全氧化為二氧化碳和水。本實訓裝置是只實行臭氧脫色實訓。臭氧作為氧化劑先后經過3根氧化柱漸漸被吸收分解。在反應柱中存放聚炳烯填料球能多加臭氧的接觸面積，達到更好的脫色效果。
三、主要技術功能數值參考規格及功能數值：
1、環境溫度（℃）（℃）：5℃～40℃
2、處置整理水量100 L/h；
3、臭氧能去除水中雜質有：除臭殺菌、脫色、除鐵、除氧化物、除有機雜質。
3、設計進、出水質界限：
進水：濁度（帶有顏色）1°～5° 出水：無色1°～2°
注：出水無顏色，濁度好轉
4、反應柱尺寸：Ø80mm×1300mm （2根）、
5、裝置外觀總尺寸：1100mm×400mm×1600mm 、
6、作業電源：AC220V±10%、50Hz，一相三線制，功率（W）（W）500W，安全保護：設定有接地保護、漏電保護、過流保護
臭氧脫色實訓裝置,自動控制與計算機數值數值數值控制實訓裝置
一、系統包括
1、電源：寫入一相三線～220V±10% 50Hz。輸出直線DC±5V/2A、±12V/0.5A 電源，均有接反和短路保護功能。
2、核心系統：應用8088微處置整理器，便利計算機數值數值數值控制技術系統編程；RS232總線連連接口與上位機通訊（可以USB連連接口通信），含有上位機總清復位和人工總清復位電子線路， 含有自動鎖零和人工鎖零功能。
3、函數發生器：實訓機自帶信號測量和信號顯露模型塊
可測量信號電壓（V）（V）（V）（-5V～+5V）、頻率、溫度（℃）（℃）、轉動速度等功能數值。
4、階躍信號發生器：由手控階躍發生（0/+5v、-5v/+5v），幅度控制（電位器），非線性輸出組。
5、函數信號發生器：能輸出正弦波、斜波、方波、矩型波、繼電特性、飽和特性、死區特性和間隙特性，有開關變換，同時有數碼管顯露波動線相關信息。正弦波信號頻率界限0.1HZ~2HZ和0.8HZ~50HZ兩檔,分辨率是0.1HZ和1HZ,其他波動線頻率界限是0.1HZ~250HZ,分辨率是0.1HZ。波動線信號的幅值界限-6V~+6V，幅值分辨率是0.1V,失真度不大于0.5%。阻抗不大于50Ω。
6、運算模仿單元：提供8個OP07基礎運放模仿單元（實訓用），每單元的寫入線路有6組0.5%精確度電阻、或 5%精確度電容，反饋線路有7組0.5%精確度電阻、或5%精確度電容，和1個運算放大器包括。另有拓展運放模仿單元，其一可調零放大器，含有概括比例環節、慣性環節、積分環節、比例微分環節，PID環節和經經典型的二階、三階系統等；其二校正互聯網庫，可含有概括各種校正環節；其三是2組整形模型塊。
7、提供阻容元件庫：250K、500K電位器，2組0-999.9K直讀式可變電阻，多組電容。
8、1組D/A輸出:電壓（V）（V）（V）0～5V 或–5V～+5V。
9、4路A/D寫入:其中有2個通道為0～+5v電壓（V）（V）（V）寫入，2個通道為-5v～+5v電壓（V）（V）（V）寫入。
10、2組采樣保持器及單穩單元電子線路。
