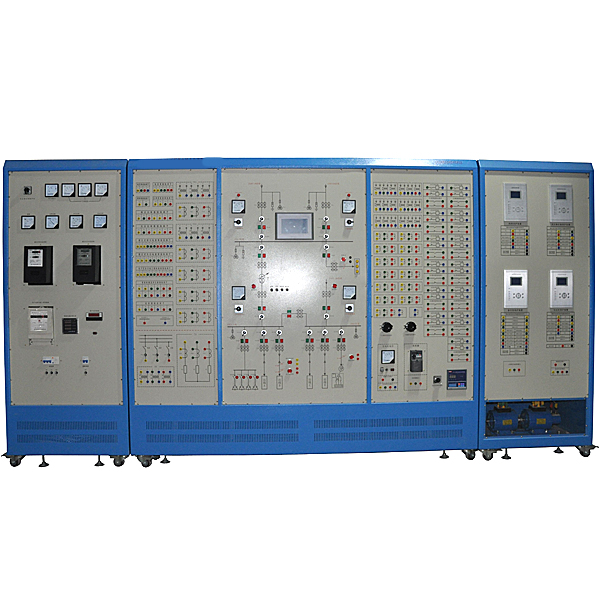

工廠供電綜合自動化系統實訓裝置

工廠供電綜合自動化系統實訓裝置,機構運動分析實驗臺現代化工廠(特別是大型企業)供電負荷密度大,供電方式復雜,可靠性要求高,電能質量要求嚴格,還要求考慮更高的靈活性,以適應供電負荷不斷增加和供電網絡升級的需要。

工廠供電綜合自動化系統實訓裝置,機構動作解析實訓臺

一、 概 述

現代化工廠(特別是大型企業)供電負荷密度大,供電方法復雜,可靠性要求高,電能重量(kg)(kg)要求嚴格,還要求考慮更高的靈活性,以適應供電負荷不斷多加和供電互聯網升級的需要。針對這種情況,將綜合自動化技術融入到工廠供電系統中已成為一種必然趨勢和發展方向。

“工廠供電綜合自動化實訓系統”正是依據高職高專《工廠電器與供電》、《電氣設備及運行維護》、《供配電技術》、《供用電互聯網繼電保護》、《配電系統自動化》和《配電網自動化技術》等課程的實訓教學要求,集合工廠供電系統的實際應用和發展而設計的綜合型實訓系統。

二、 特 點

全面性:清楚地反映經經典型工廠供電系統的一次和二次部分,綜合應用多種工廠供電實際應用的電氣設備。能夠完成工廠供電系統的受電、輸送、分配、控制、保護等實踐技能實訓要求;

先進性:綜合微機繼電保護、電量計量、plc和工控組態等微機職能檢驗測量試驗控制的相關技術,應用分層分布式控制方法,組建成集控制、保護、測量和信號為一體的綜合自動化實訓平臺;

實用性:系統構造清晰,運行靈活,實操可靠。

三、 技術功能

1. 寫入電源:三相四線 AC380V±10% 50±2%Hz;

2. 整機容量(KV)(KV)(KV):≤3kVA;

3. 實訓臺應用鋼制亞光密紋噴塑,金屬鋁實操實操操作面板;

4. RS-485和以太網兩種通訊連連接口;標準MODBUS通訊協議;

5. 微機保護裝置測量元件精確度:刻度誤差:不大于1%;測量電流(A)(A)(A):0.2級;母線電壓(V)(V)(V):0.2級;輸出精確度:0.2級;頻率:0.01Hz;P、Q、COSΦ;0.5級;通訊分辨率:不大于1ms。

6. 實訓系統由供配電系統主接線模仿屏、計量儲物儲物儲物柜、控制儲物儲物儲物柜、監控系統等四部分含有概括。


工廠供電綜合自動化系統實訓裝置,機構動作解析實訓臺


工廠供電綜合自動化系統實訓裝置,機構動作解析實訓臺

該實訓臺是為機械機構新設備,系將機架改為四個小臺架,每個小臺架上可裝配3個測量試驗機構,可安排四組學員同時做實訓。
實訓內容:
1.平面機構包括原理的拼接組裝及擬真設計實訓;
2.實訓方案設計;
3.平面機構動作功能數值測量試驗解析實訓。
主要技術特別點:
1.可安排四組學員同時做實訓,每組可測量試驗3個不一樣機構,一共有12個試驗機構。
2.虛擬擬真教學系統
機械實訓安全教育虛擬擬真系統:本系統基于unity3d研發,系統應用三維(3D)(3D)(3D)漫游的形式,可經過鍵盤控制位移,鼠標控制鏡頭方向,設定有機械安全距離實訓,機械安全保護裝置實訓、機械安全防護設計基礎考核,實訓實行時,三維(3D)(3D)(3D)漫游畫面應用箭頭與腳印圖案提醒位移至實訓位置,機械對象周圍圓圈顯露了作業半徑,實訓過程伴有三維(3D)(3D)(3D)機器人的對話框提醒。
A、機械安全距離實訓內容含有概括防止上下肢觸及危險區的安全距離實訓(內分2種圍欄高度與開口大小),選用進入后,鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求,錯誤示范:實訓過程為人體進入機械對象作業半徑受到傷害后,血色畫面與語音提醒收到機械傷害,并回至原位并實行下一實訓,最終一步為正確做法。
B、機械安全保護裝置實訓分為安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀等保護裝置實訓,可選類別(安全寫入、安全控制、安全輸出、其他)、生產廠家、設備表單(安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、安全護欄)。裝配位置有藍色閃爍框體構造提醒,實訓流程:選用安全護欄并裝配、選用安全連鎖開關(或選用安全光幕、安全墊、安全激光掃描儀)并裝配、選用安全控制器并裝配至電氣控制箱式模型塊式模型塊式模型塊、選用安全繼電器并裝配至電氣控制箱式模型塊式模型塊式模型塊、點擊電氣控制箱式模型塊式模型塊式模型塊上的啟動按鈕。若進入危險區域時,系統將提醒報警音,而而且機械對象停止作業,選用電氣控制箱式模型塊式模型塊式模型塊上的復位按鈕可停止。
C、機械安全防護設計基礎考核要求完成機械安全系統的裝配,正確裝配安全護欄、安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、24V電源、信號燈及急停按鈕,考核分為十個考核點,部分考核點有3個選項,由學員自由選用,最終10項考核點選好后,提供并上交確認,系統自動得出總分數以及各考核點的得分情況。
